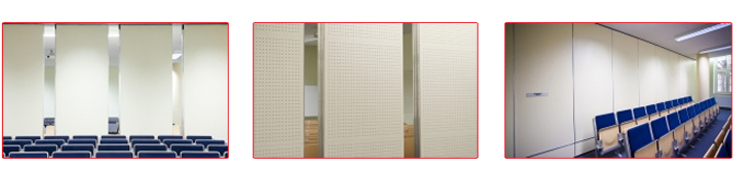

Schallgedämmte Mobilwände

Räume flexibel gestalten

Eine multifunktionale Grundrissgestaltung ermöglicht Ihnen eine bestmögliche Nutzung des vorhandenen Raums. Bei der Oberflächengestaltung sind Ihren Visionen kaum Grenzen gesetzt.

Ein optimaler Schallschutz ist je nach Ausführung bis zu einem Schalldämmwert von Rw 54 db gewährleistet. Die Bedienung ist manuell, halbautomatisch oder in Abhängigkeit vom jeweiligen Grundriss auch vollautomatisch möglich.

Der Mobilwandverlauf kann auch segmentiert oder im Bogen realisiert werden. Dies gilt sowohl für die Schienen als auch für die Elemente.





UP | VIELE RwMAX \ Parkstellungen

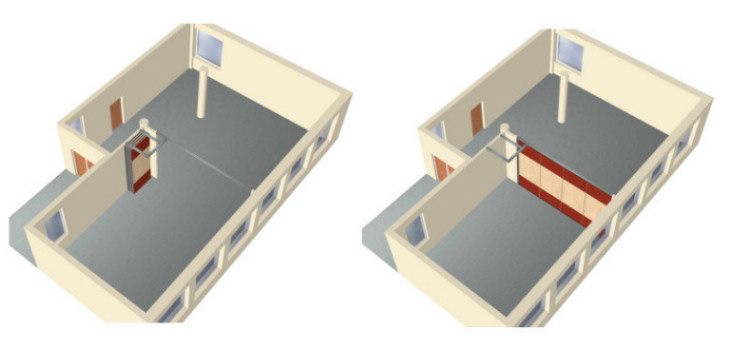

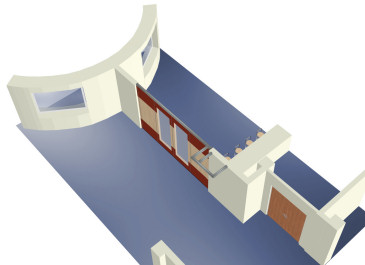

Varianten zum Vergleich für Ihren Raum

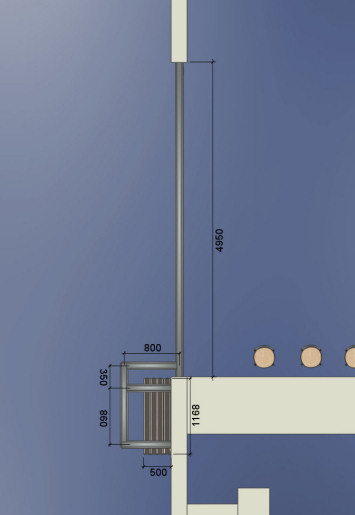

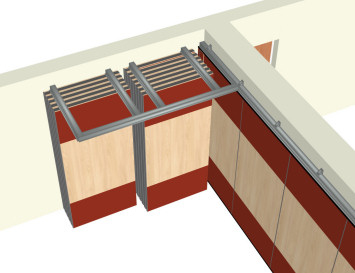

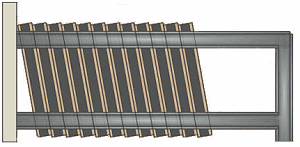

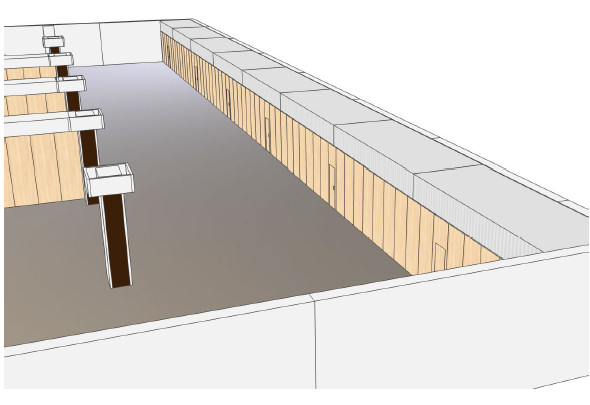

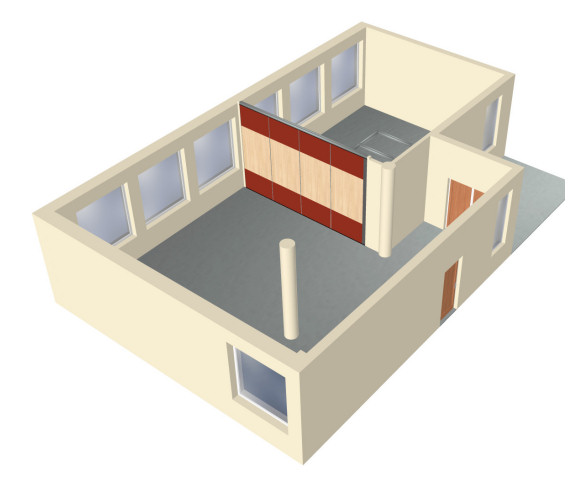

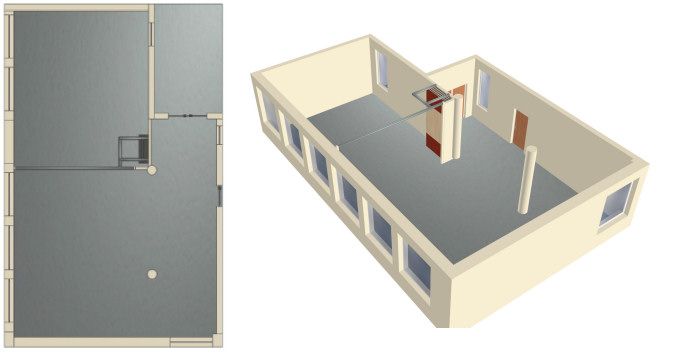

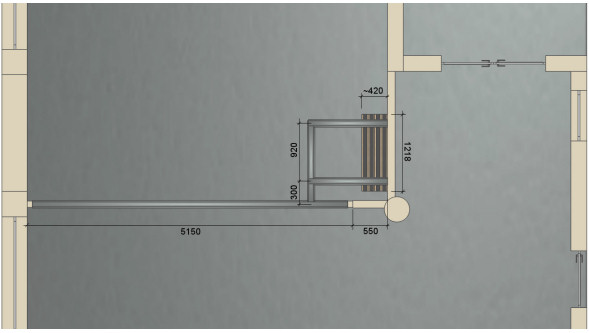

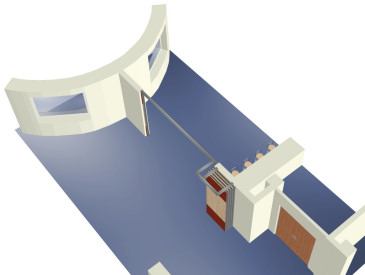

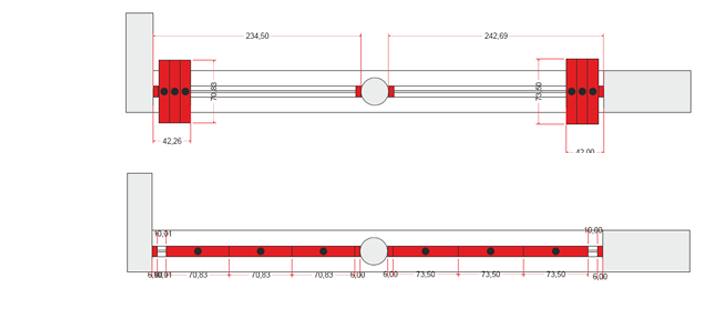

Auf die jeweilige Raumsituation abgestimmte Parkstellungen erlauben ein Platz sparendes Abstellen der Elemente. Sie sehen hier beispielhaft einige Varianten.

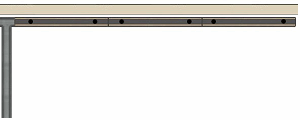

	Elemente innerhalb der Achse  -J-
	Elemente vor einer anderen Wand  L1
	Elemente vor einer anderen Wand  1L1
	Elemente vor einer anderen Wand  L1S



	Elemente in einem Paket  NPN
	Elemente in einem Paket  1PS
	Elemente in einem Paket  P1D
	Elemente in einem Paket  P1D
	Elemente in Nische oder Wandschrank P1D
	Elemente in zwei oder mehr Paketen 1P1/D
	Elemente in zwei oder mehr Paketen P3
	Elemente in zwei oder mehr Paketen  P3/L









UP | VIELE RwMAX \ Elementtypen

Verschiedene Elementtypen abgestimmt auf Nutzung und Raumsituation

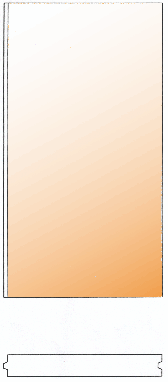

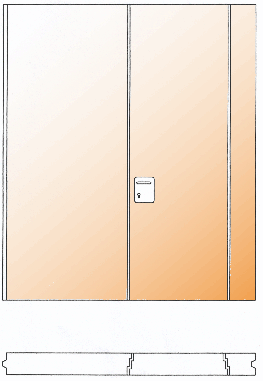

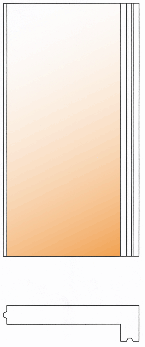

NE – Vollwandelement.	NE – Vollwandelement.

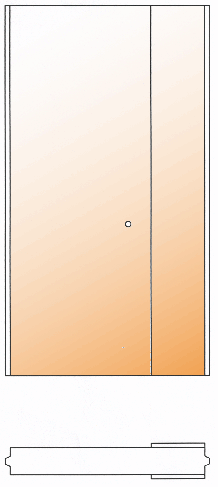

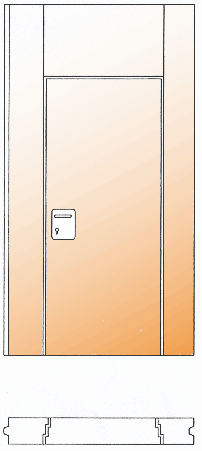

NE – Vollwandelement.	DE – Türelement 1-flügelig
TE – Teleskopelement .	TE – Teleskopelement .

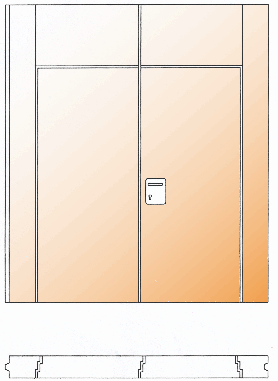

DE3 – Türelement fest angeschlagen	DE2 – Türelement 2-flügelig

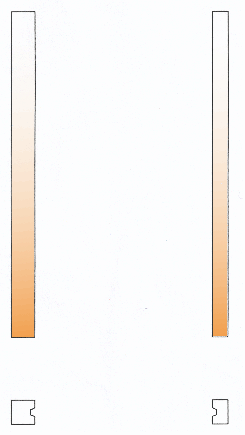

Element IE, FE	Element FE
Element  IE	NE2 –Winkelelement

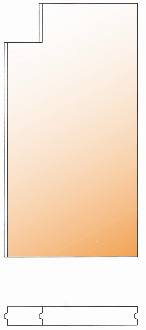

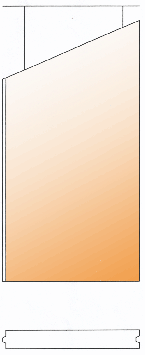

NE3 – Schrägelement	NE4 – Ausschnittelement

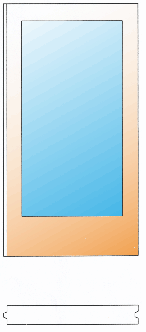

NEV – Glasausschnittelement

UP | VIELE RwMAX \ Elementtypen

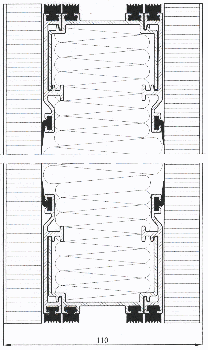

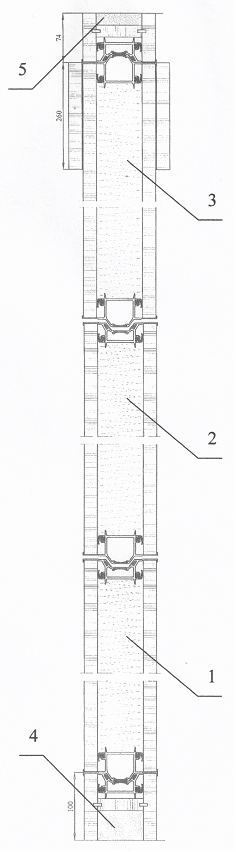

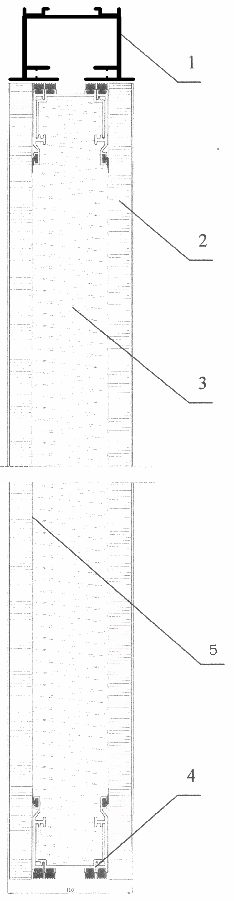

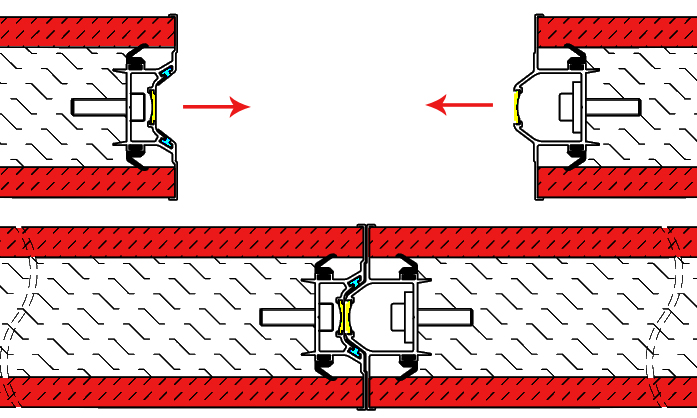

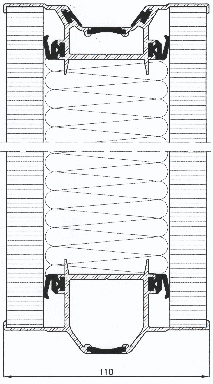

EL1, EL2 – Vollwandelement. NE.

EL3 – Teleskopelement . TE.

EL4, EL5 – Element  IE, FE.

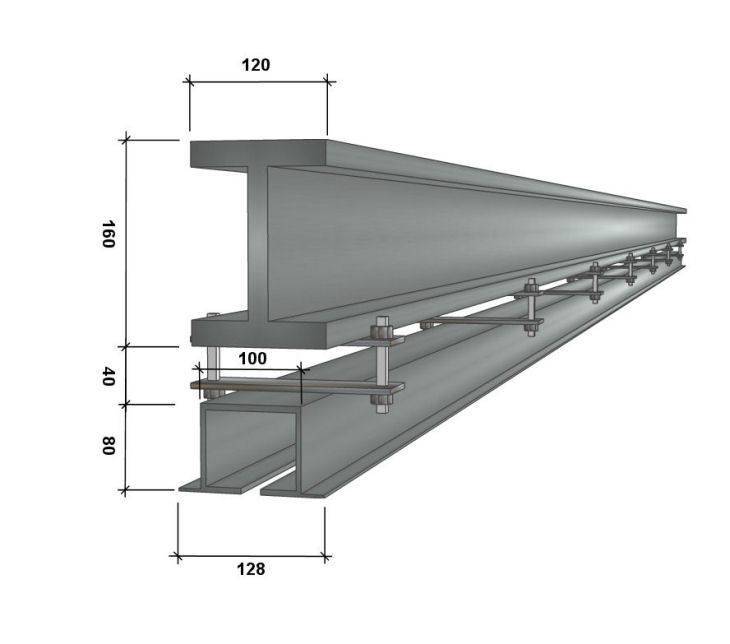

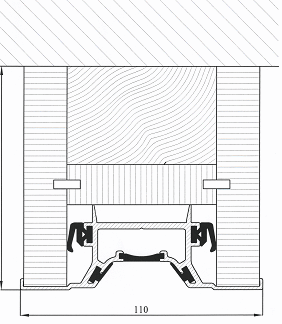

EL6 – Schiene





MOBILE Trennwände	MOBILE Trennwände
1. NE 2. NE 3. TE 4. IE 5. FE	1. 2. 3. 4. 5.









UP | VIELE RwMAX \ Schienensysteme

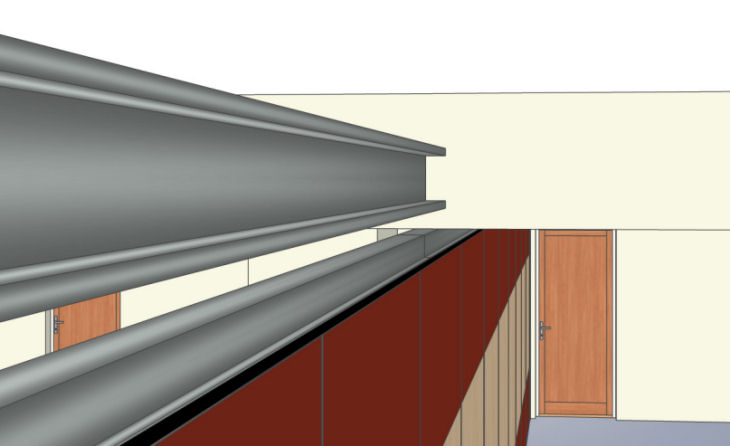

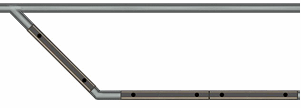

(Schiene Typ LT001) Die Schiene Typ LT001 erlaubt das Abfahren der Elemente in fast jedem Winkel. Durch die konische Lauffläche der Zwillingsrollen sowie deren spezielles Kunststoffmaterial werden Reibung und Laufgeräusch auf ein Minimum reduziert.

(Schiene Typ CT001) Die Schiene Typ CT001 ist die optimale technische Lösung für Mobilwände mit 2-Punkt-Aufhängung und insbesondere für schwere Elemente und komplizierte Abfahrsituationen geeignet. Die Abzweigungen und Kreuzungen werden grundsätzlich mit Stützrollen ausgestattet, die ein Absacken und Verklemmen der Laufrolle, auch bei sehr schweren Elementen, wirksam verhindern. Außerdem sind die Laufflächen der Kreuz-Rollenwagen mit einer Kunststoffbeschichtung versehen, die einen fast geräuschlosen Betrieb garantiert.



2-Punkt-Aufhängung LW01

1-Punkt-Aufhängung CW01

2-Punkt-Aufhängung CW02
